近年來，通過無人機航測來完成前期踏勘測繪已經成為交通樞紐建設的一項重要工作。然而，在川西高原，高差巨大的山巒以及高海拔地區的惡劣天氣，都為無人機航測工作帶來不小的挑戰。

川西高原高落差航測

這次任務，四川省交通勘察設計研究院有限公司聯合大疆行業應用的合作伙伴成都九江偉業，通過使用DJI L1搭配經緯M300 RTK、D-RTK 2高精度移動站以及大疆智圖，不但快速高效地完成了對稻城縣香格里拉鎮測區的測繪作業，同時完美地破解了傳統高海拔地區航測的三大難題。

海拔高、落差大、風大

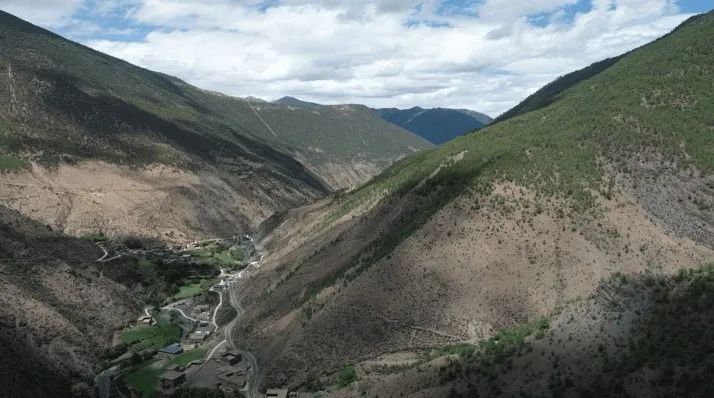

稻城縣地處青藏高原東南部，測區平均海拔3500米，是典型的高海拔地區。當?shù)乜諝庀”。L(fēng)大高寒，極易出現無人機動力下降以及因突遇大風造成無人機迫降等問題。并且，由于測區位于山谷之中，兩側落差極大，對無人機的穩定性以及飛手的操控能力都提出了更高的要求。

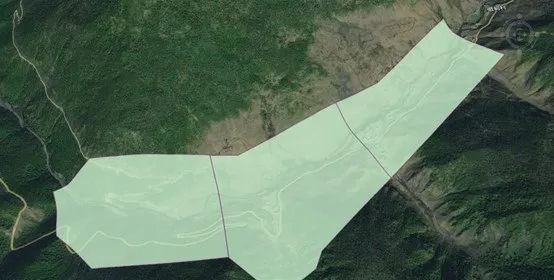

測區范圍

然而，這次任務憑借著經緯M300 RTK強大飛行性能，完美地克服了極端惡劣環境帶來的挑戰。首先，經緯M300 RTK在配備高原靜音槳葉的情況下，擁有著7000米的******飛行海拔高度，這足以應對絕大多數的高海拔地區。并且15米每秒的抗風能力以及較長的續航能力都為高海拔作業提供了充分的保障。

除此之外，經緯M300 RTK的仿地飛行功能，也很好地解決了山區落差較大的問題。在作業前，只要飛手在網上下載好12.5米的公開DEM數據并導入遙控器端，無人機在作業時便可根據地面起伏以相對恒定的高度飛行。仿地飛行不僅可以極大地避免因地面分辨率不均而產生精度問題，同時保障了飛行器的安全和成像質量。

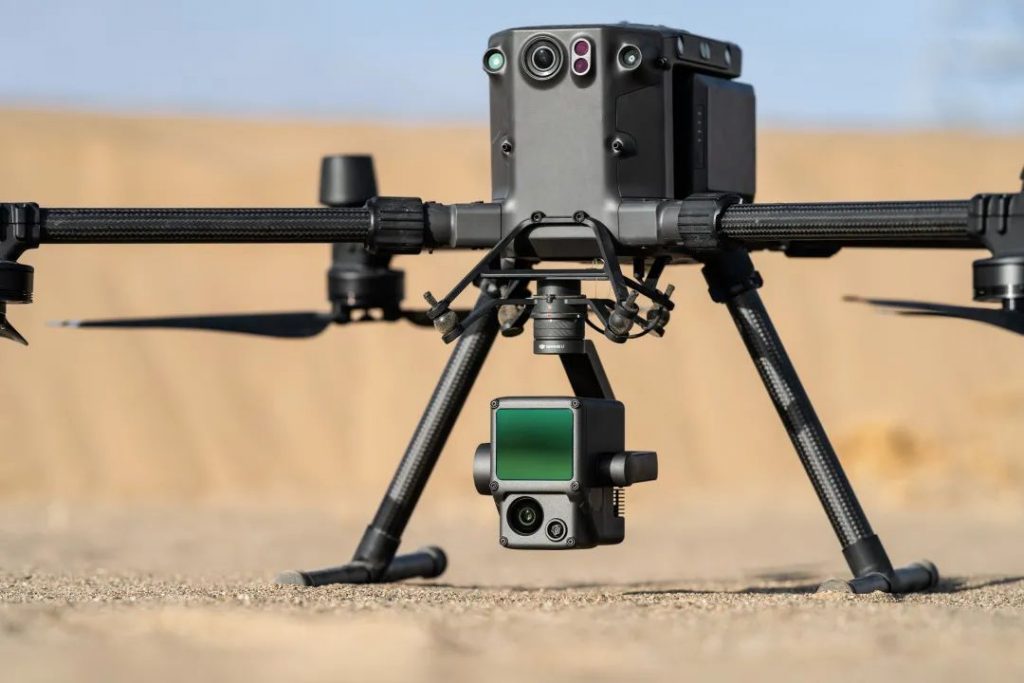

DJI L1激光可見光融合負載

網絡RTK信號缺失

當然，高海拔地區除了氣候惡劣之外，沒有4G網絡、沒有網絡RTK信號覆蓋也都是常有的事。此次測區大部分區域為無人區，無網絡RTK信號覆蓋。且大部分測區為山地，兩山夾一溝，難以進行像控點布設。

據此情況，作業人員果斷采用大疆D-RTK 2高精度GNSS移動站作為基站提供實時差分?jǐn)?shù)據，架設好基站后再設置里輸入已知點坐標，不到一分鐘時間，基站便已完成搜星并顯示固定解。在D-RTK 2的輔助下，無人機順利起飛并通過掛載的DJI L1激光雷達獲取測區原始數據，從而解決了沒有千尋網絡覆蓋和4G網絡所以無法使用網絡RTK的問題。

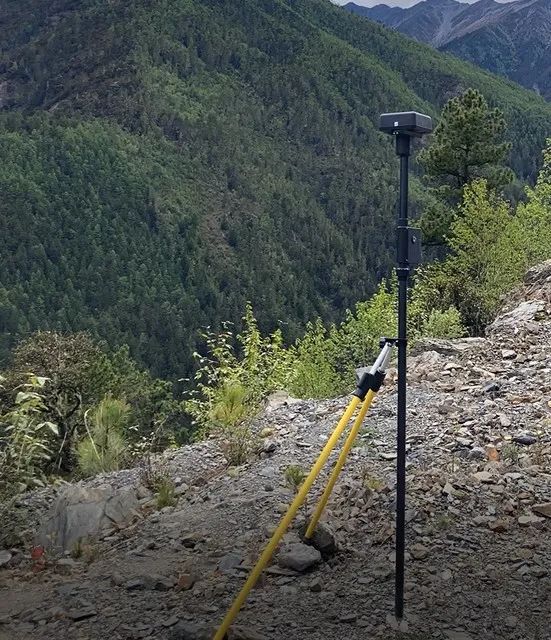

大疆D-RTK 2高精度GNSS移動站作為基站

DJI L1可使用PPK模式進行后差分?jǐn)?shù)據解算。數據采集結束后，將D-RTK 2采集的基站數據拷貝至DJI L1的原始目錄下，使用大疆智圖做激光雷達點云處理時會自動完成PPK后差分解算。即使飛行過程中無人機與D-RTK2斷開連接，依然可以保證數據解算的準確性。

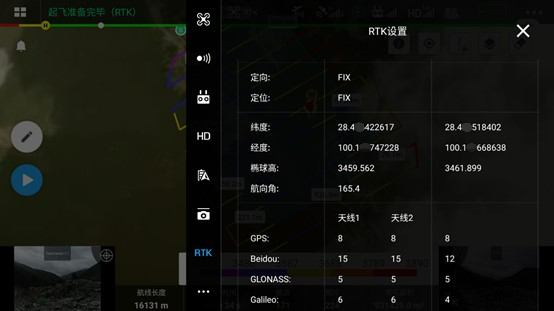

顯示固定解即可起飛

植被茂盛

測區地表擁有著大面積的原始森林，植被覆蓋率超過80%。那么，如何在不破壞原始地貌及景觀的情況測繪出精準的地形圖呢？DJI L1給出了令人滿意的答案。

憑借DJI L1激光雷達***高支持3次回波的特性，可穿透植被冠層直接探測地表，提取高程精度DEM，快速生產地形圖，出色地解決了針對高海拔地區植被覆蓋的難題。

此次飛行總耗時3小時10分鐘，飛行6架次，航高120米，重疊度35%，獲取原始數據58.1G，經緯M300 RTK+DJI L1的組合方案，幫助用戶快速高效地完成了對3平方公里測區的數據采集工作。

將數據導入大疆智圖進行點云數據解算及正射影像拼接后，數據又在第三方軟件里進行一鍵式去噪、分類輸出DEM等操作，***終對數據成果的檢查點進行高程精度和平面精度的檢查，結果均符合項目要求。

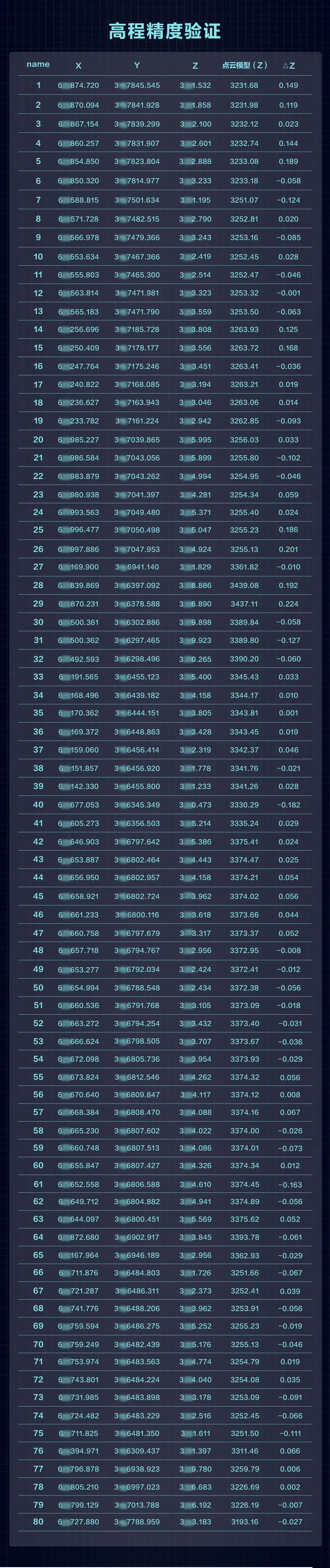

成果檢查點高程精度驗證

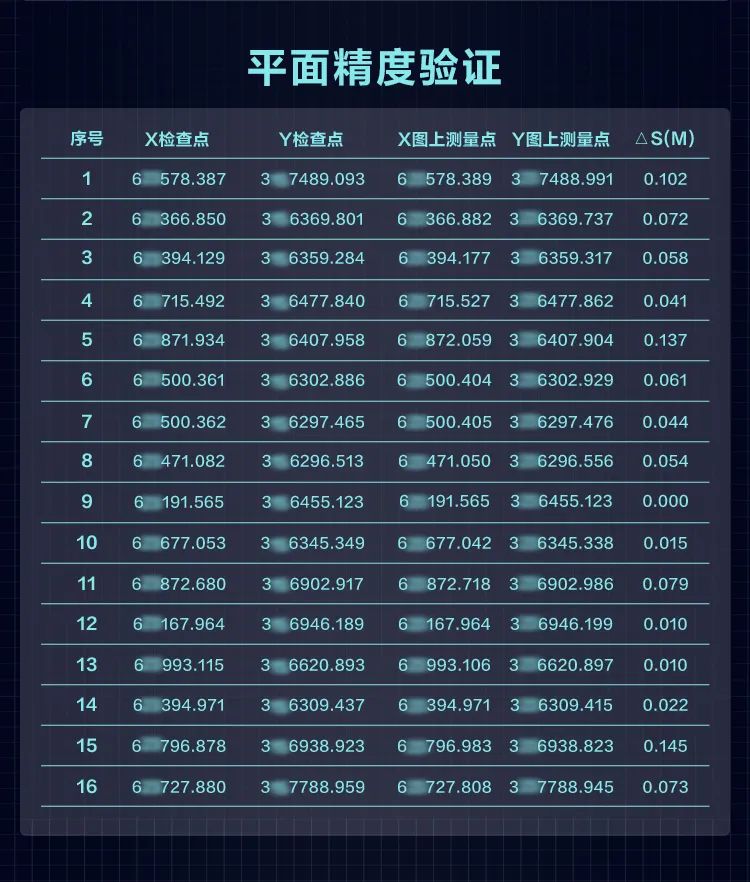

成果檢查點平面精度驗證

“成果對比展示”

值得一提的是，用戶此前一直采用直升機搭載激光雷達進行作業，成本高昂。而更換為經緯M300 RTK+DJI L1的組合后，憑借其靈活便攜、操作方便、成本可控等優勢，已完成多次高海拔地區航測作業，極大地提升了航測的作業效率，并大幅節約成本。
